Ringgrabenkollektor: Unterstützung vor Ort bei Einbau und Montage

Wir sind am Aushub- und Verlegetag auf Ihrer Baustelle: Schlaufenlage, Bettung, Verteilermontage, Befüllen, Spülen, Entlüften und Druckprobe mit Protokoll.

Unverbindlich anfragen Leistungsumfang ansehen

VDI 4640 Blatt 2DIN 8901Herstellervorgaben zu Sole und Druckprobe

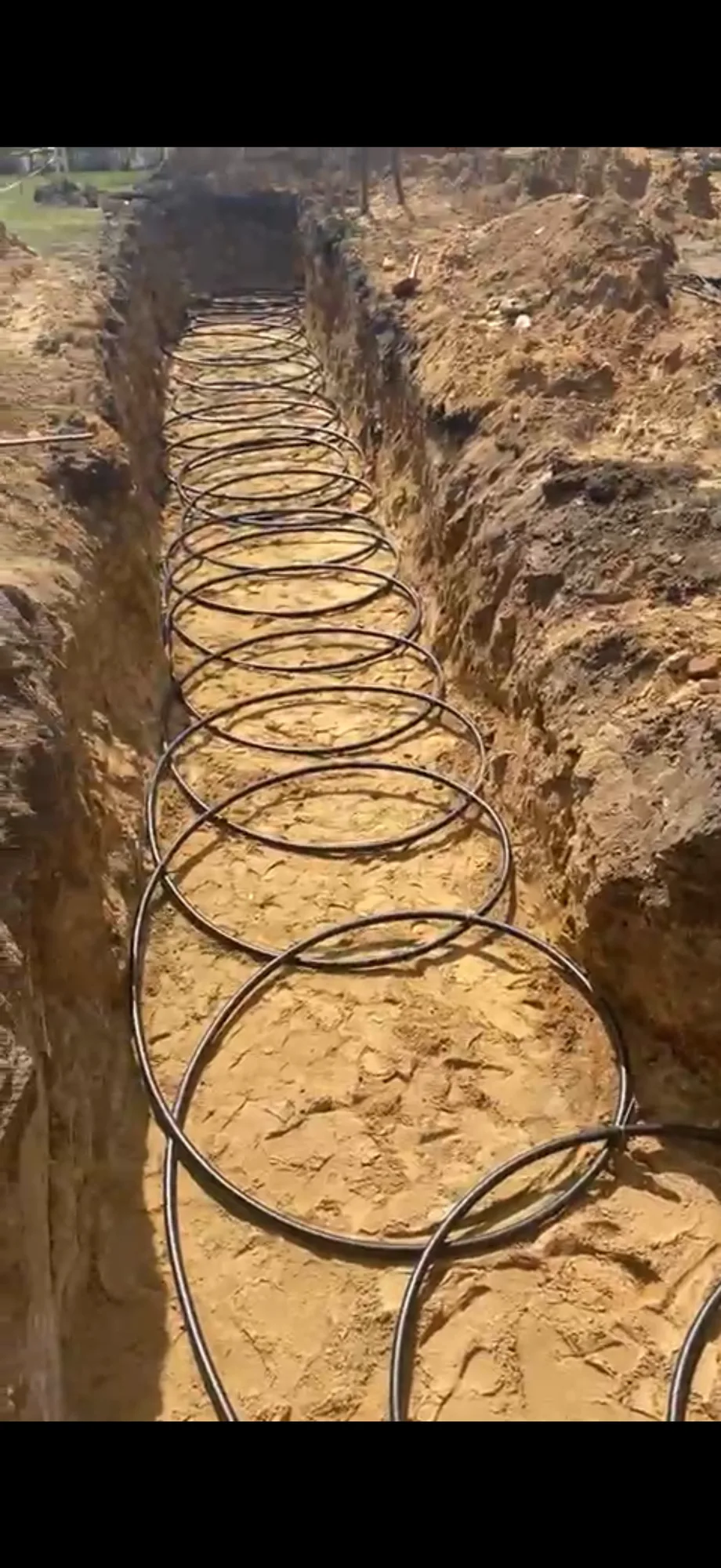

Offener Graben mit in Schlaufen verlegter Soleleitung eines Ringgrabenkollektors

Worum es geht

Der Ringgrabenkollektor wird an zwei, drei Tagen gebaut — und an diesen Tagen entscheidet sich, wie gut er die nächsten zwanzig Jahre arbeitet. Danach liegt alles unter zwei Metern Erde, und keiner der Fehler lässt sich noch korrigieren.

Deshalb sind wir auf Wunsch vor Ort: Wir weisen den Tiefbauer vor dem Aushub ein, prüfen Grabentiefe und Sohle, kontrollieren Schlaufendurchmesser und Abstand der Windungen, achten auf saubere Bettung und begleiten Verteilermontage, Befüllen, Spülen, Entlüften und Druckprobe.

Wir bauen dabei nicht selbst. Der Bagger gehört dem Tiefbauunternehmen, der hydraulische Anschluss dem Heizungsbauer. Unsere Rolle ist die des Fachmanns, der die Ausführung gegen die Planung hält — und der es sagt, solange der Graben noch offen ist.

Für wen diese Leistung gedacht ist

Bauherren, deren Tiefbauer zum ersten Mal einen Ringgrabenkollektor baut
Eigentümer, die beim Verlegetag nicht auf ihr eigenes Urteil angewiesen sein wollen
Alle, die Planung und Ausführung von derselben Stelle geprüft haben möchten
Bauherren mit zwei Gewerken auf der Baustelle, die sich abstimmen müssen

Was wir konkret tun

Einweisung von Bauherr und Tiefbauer vor dem Aushub anhand des Verlegeplans
Kontrolle von Grabentiefe, Grabensohle und Trassenverlauf
Prüfung von Schlaufendurchmesser, Windungsabstand und Lage der Kreise
Kontrolle der Bettung, damit das Rohr überall Kontakt zum Erdreich hat
Begleitung der Verteilermontage und der Wanddurchführung ins Haus
Befüllen mit Sole, Spülen und Entlüften der einzelnen Kreise
Druckprobe mit Protokoll vor dem Verfüllen des Grabens
Fotodokumentation der Rohrlage, solange der Graben offen ist
Abstimmung zwischen Tiefbau und Heizungsbau während der Bauphase
Übergabe an den Heizungsbauer für den Anschluss an die Wärmepumpe

Was Sie am Ende in der Hand haben

Druckprobenprotokoll für Ihre Unterlagen und die Gewährleistung
Fotodokumentation der Rohrlage vor dem Verfüllen
Bestätigung, dass die Ausführung der Auslegung entspricht
Saubere Übergabe an den Heizungsbauer mit den Kennwerten der Kreise

Ablauf

SCHRITT 01

Vorbesprechung

Vor dem Aushub gehen wir den Verlegeplan mit Ihnen und dem Tiefbauer durch: Trasse, Tiefe, Schlaufen, Reihenfolge.

SCHRITT 02

Aushub

Wir prüfen Grabentiefe und Sohle und klären Abweichungen, bevor Rohr in den Graben kommt.

SCHRITT 03

Verlegen

Schlaufenlage, Windungsabstand und Bettung werden während der Verlegung kontrolliert, nicht danach.

SCHRITT 04

Dichtheit

Befüllen, Spülen, Entlüften und Druckprobe mit Protokoll — erst danach wird verfüllt.

Was wir von Ihnen brauchen

Verlegeplan und Auslegung des Kollektors
Termin des Tiefbauunternehmens für Aushub und Verlegung
Kontaktdaten der beteiligten Gewerke
Datenblatt der Wärmepumpe für die Übergabe an den Heizungsbauer

Fehlt etwas davon? Kein Problem — wir sagen Ihnen im Erstgespräch, wie sich die Lücke schließen lässt.

Häufige Fragen zu Kollektor-Einbau

Muss ich das buchen, wenn ich das Paket schon habe?

Nein, beides ist einzeln beauftragbar. Sinnvoll ist die Begleitung vor allem dann, wenn der ausführende Betrieb noch keinen Ringgrabenkollektor gebaut hat — und das ist häufiger der Fall, als man denkt.

An wie vielen Tagen sind Sie da?

In der Regel am Tag des Aushubs und am Verlegetag, dazu für Befüllen und Druckprobe. Bei kurzen Trassen fällt das zusammen, bei langen sind es drei Termine.

Was passiert, wenn vor Ort etwas anders kommt als geplant?

Genau dafür sind wir da. Ein Findling, eine unbekannte Leitung oder ein zu nasser Graben verlangen eine Entscheidung, die zur Auslegung passt. Wir rechnen die Änderung durch, statt sie auf der Baustelle zu schätzen.

Übernehmen Sie die Gewährleistung für den Einbau?

Nein, die liegt bei den ausführenden Betrieben. Unsere Begleitung dokumentiert die Ausführung und sorgt dafür, dass Mängel auffallen, solange sie noch zu beheben sind.
