Ringgrabenkollektor-Paket: Auslegung, Material und Lieferung
Das Standardpaket für die Wärmequelle: Machbarkeit, Auslegung der Schlaufen, Verlegeplan, vollständige Stückliste und Lieferung zur Baustelle — Tiefbau und Heizungsbau vermitteln wir dazu.
Worum es geht

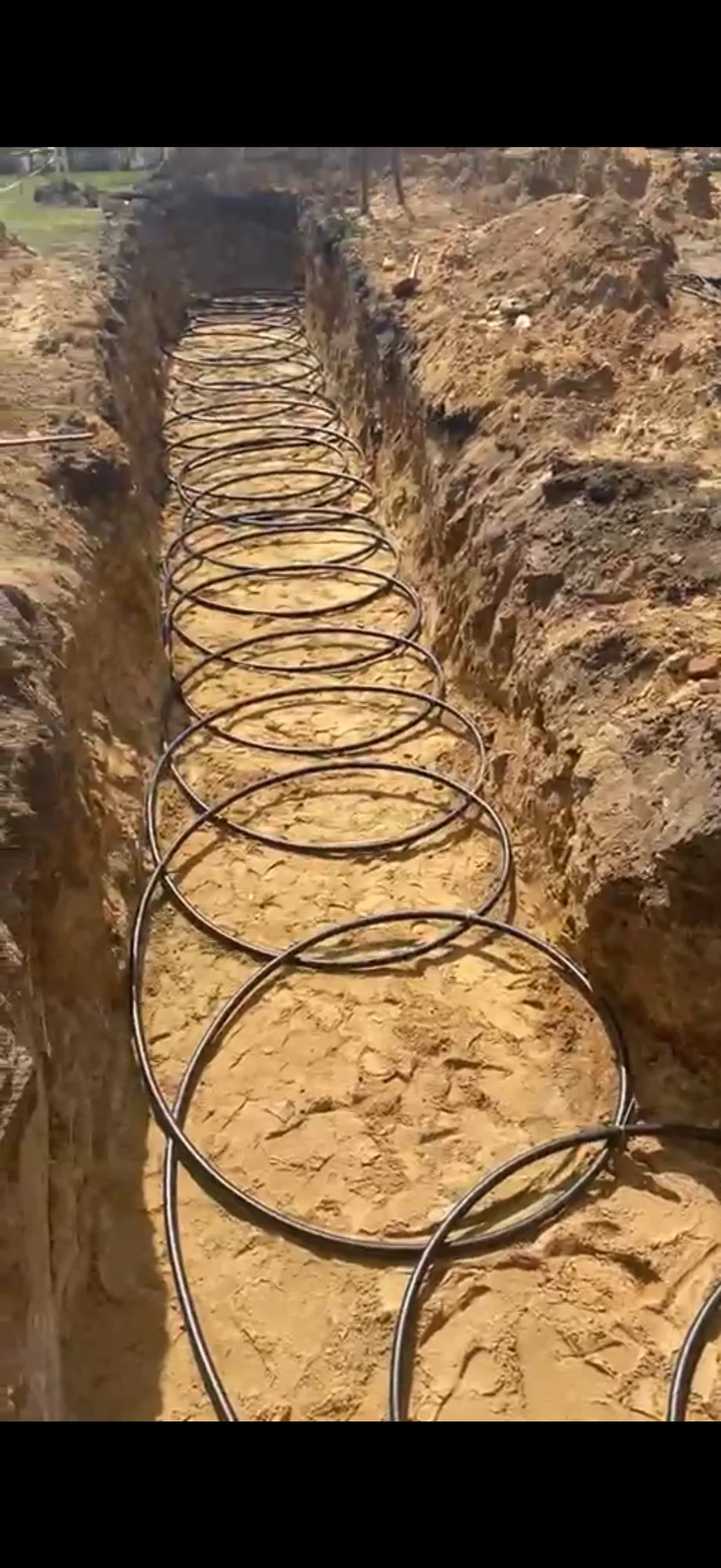

Der Ringgrabenkollektor ist die Wärmequelle, an die bei der Wärmepumpe selten jemand denkt: ein PE-Rohr, das in überlappenden Schlaufen — der sogenannten Slinky-Verlegung — in einem rund 1,5 bis 2 Meter tiefen Graben um das Grundstück liegt. Durch die Schlaufen passt ein Vielfaches der Rohrlänge in denselben Graben. Er liefert dieselbe Erdwärme wie eine Sonde — ohne Bohrgerät, ohne wasserrechtliche Erlaubnis und meist zu deutlich geringeren Kosten.
Der Haken liegt nicht in der Technik, sondern in der Ausführung. Ein zu knapp ausgelegter Kollektor kühlt im Februar aus und drückt die Jahresarbeitszahl über die gesamte Lebensdauer. Zu eng gelegte Schlaufen entziehen sich gegenseitig die Wärme, ein zu kleiner Schlaufendurchmesser knickt das Rohr. Unterschiedlich lange Kreise werden ungleich durchströmt. Das sind alles Fehler, die nach dem Verfüllen niemand mehr korrigiert.
Dieses Paket deckt alles ab, was vor dem ersten Baggerhub feststehen muss: Auslegung nach Heizlast und Bodenverhältnissen, Verlegeplan, vollständige Stückliste und Lieferung passend zum Aushubtermin. Gebaut wird von Tiefbau- und Heizungsbetrieben — bei deren Suche helfen wir mit, weil das erfahrungsgemäß die eigentliche Hürde ist. Wer zusätzlich jemanden am Verlegetag auf der Baustelle haben will, bucht die Unterstützung vor Ort dazu.
Für wen diese Leistung gedacht ist
- Bauherren im Neubau, bei denen der Bagger ohnehin auf dem Grundstück steht
- Eigentümer mit Garten, denen eine Erdwärmebohrung zu teuer ist
- Alle, die vor der Wahl zwischen Sole- und Luft-Wärmepumpe stehen
- Bauherren, die keinen Betrieb finden, der einen Ringgrabenkollektor baut
Was wir konkret tun
- Machbarkeitsprüfung anhand von Lageplan, Bebauung, Bäumen und Leitungen
- Auslegung der Grabenmeter aus Heizlast und Entzugsleistung des Bodens
- Festlegung von Grabenverlauf, Schlaufendurchmesser, Schlaufenabstand und Kreiszahl
- Hydraulischer Abgleich der Kreise, Volumenstrom und Druckverlust
- Vollständige Stückliste: Rohr, Soleverteiler, Formteile, Sole, Dämmung
- Lieferung des Materials zur Baustelle, abgestimmt auf den Aushubtermin
- Vorbereitung der Anzeige bei der zuständigen Wasserbehörde
- Ansprache und Vergleich geeigneter Tiefbau- und Heizungsbetriebe
- Leistungsbeschreibung für die Angebotsanfrage beim Tiefbauunternehmen
Was Sie am Ende in der Hand haben
- Auslegung mit nachvollziehbarer Berechnung statt Faustformel
- Verlegeplan, mit dem jedes Tiefbauunternehmen arbeiten kann
- Vollständige Materialliste mit Mengen — keine Nachbestellung im offenen Graben
- Material termingerecht auf der Baustelle statt Wartezeit im offenen Graben
Ablauf
Machbarkeit
Sie schicken Lageplan und Eckdaten zum Gebäude. Wir sagen ehrlich, ob die Fläche reicht — oder ob eine Sonde die bessere Wahl ist.
Auslegung
Heizlast, Entzugsleistung, Grabenmeter, Rohrlängen und Hydraulik werden gerechnet und in einem Verlegeplan festgehalten.
Material
Wir stellen die Stückliste zusammen und liefern das Material passend zum Termin des Tiefbauers auf die Baustelle.
Lieferung
Das Material geht abgestimmt auf den Termin des Tiefbauers zur Baustelle. Auf Wunsch sind wir am Verlegetag dabei — das ist die Leistung „Unterstützung vor Ort“.
Was wir von Ihnen brauchen
- Lageplan des Grundstücks mit Grenzen, Gebäude und Bäumen
- Heizlast oder die Angaben, aus denen wir sie ermitteln können
- Angaben zu bekannten Leitungen, Drainagen und Grundwasserstand
- Geplante oder vorhandene Wärmepumpe mit Datenblatt
Fehlt etwas davon? Kein Problem — wir sagen Ihnen im Erstgespräch, wie sich die Lücke schließen lässt.
Häufige Fragen zu Ringgrabenkollektor-Paket
Wie viel Platz braucht ein Ringgrabenkollektor?
Ist das genehmigungspflichtig?
Kann der Garten danach wieder genutzt werden?
Bauen Sie den Kollektor selbst ein?
Ringgrabenkollektor oder Erdwärmesonde?
