Berechnung & Nachweise

Dachentwässerung & Notentwässerung

Rinnen, Fallrohre und Grundleitungen nach DIN EN 12056-3 bemessen — inklusive Notentwässerung am Flachdach.

Unverbindlich anfragen Leistungsumfang ansehen

DIN EN 12056-3DIN 1986-100FlachdachrichtlinieDWA-A 138

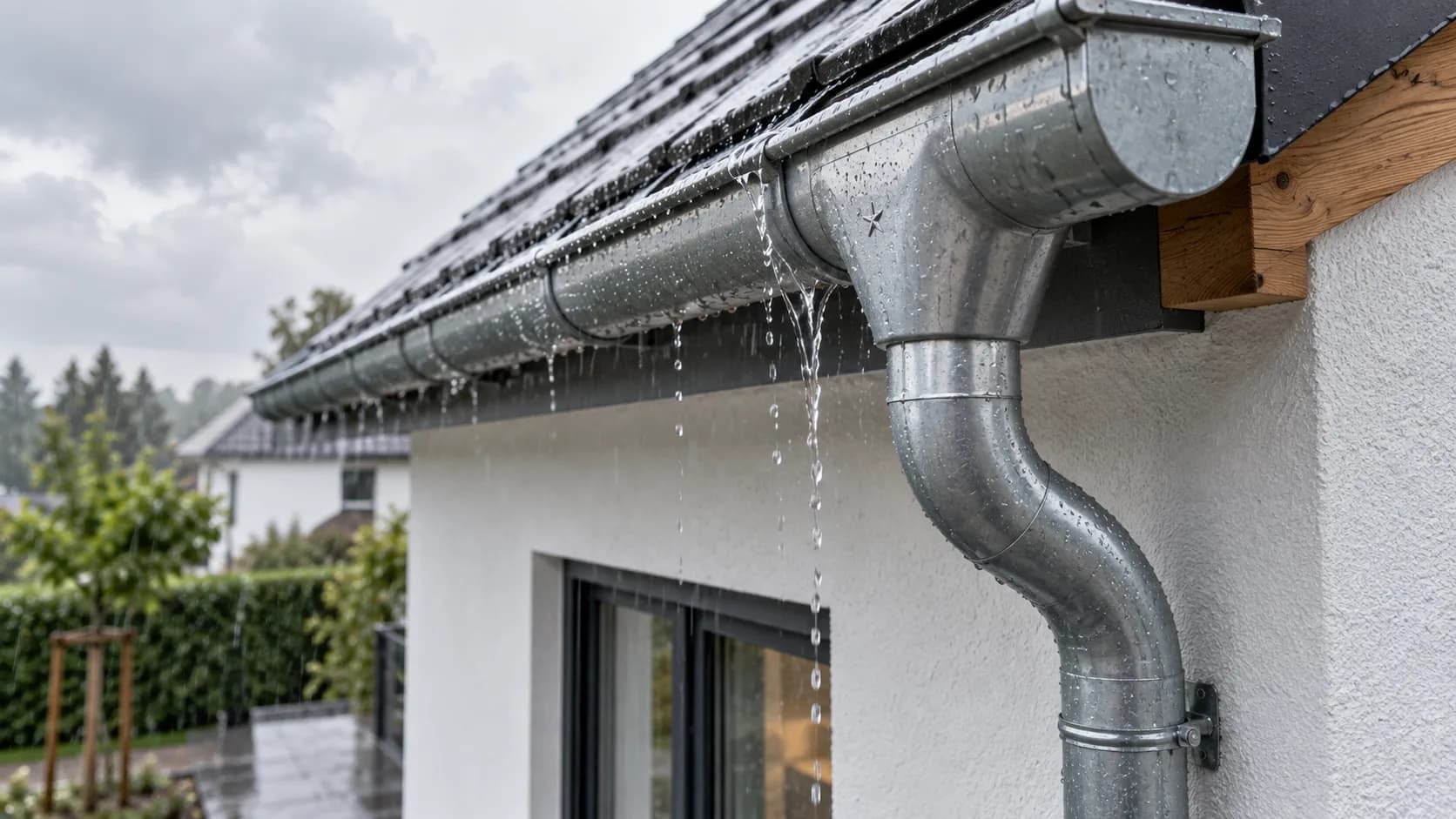

Bild folgtDetail einer Zinkrinne mit Wassereinlauf und Fallrohr, nasse Fassade, bedeckter Himmel

Worum es geht

Die Dachentwässerung ist der Anfang jeder Grundstücksentwässerung — und die Stelle, an der die meisten Schäden ihren Ursprung haben. Rinnen und Fallrohre werden nach der wirksamen Dachfläche und der örtlichen Regenspende bemessen, nicht nach dem, was vorher dran war.

Weil die Regenspenden in den aktuellen KOSTRA-Auswertungen höher liegen als in den Auslegungen früherer Jahrzehnte, sind gerade ältere Dachentwässerungen heute rechnerisch unterdimensioniert. Wir rechnen die Dachfläche nach und sagen, ob ein größeres Fallrohr, ein zusätzlicher Ablauf oder eine Notentwässerung nötig ist.

Am Flachdach ist die Notentwässerung mit freiem Auslauf auf eine schadlos überflutbare Fläche Pflicht — sie schützt die Dachkonstruktion vor einer Last, für die sie nie ausgelegt wurde.

Für wen diese Leistung gedacht ist

Bauherren im Neubau und bei Anbauten
Eigentümer vor der Dachsanierung
Alle, deren Rinne bei Starkregen regelmäßig überläuft
Eigentümer mit Fallrohren, die irgendwo im Beet oder in einem alten Schacht enden

Was wir konkret tun

Ermittlung der wirksamen Dachflächen je Teilfläche
Bemessung von Rinnen und Fallrohren nach DIN EN 12056-3
Prüfung der Notentwässerung am Flachdach mit Auslauf und Ablaufweg
Bemessung der Grund- und Sammelleitungen mit Gefälle und Nennweiten
Festlegung von Laubfang, Reinigungsöffnungen und Übergabeschächten
Abstimmung des Übergabepunkts auf Zisterne, Versickerung oder Siel
Prüfung der Rückstausituation an tiefliegenden Abläufen

Was Sie am Ende in der Hand haben

Berechnung der Rinnen-, Fallrohr- und Leitungsquerschnitte
Angabe der erforderlichen Notentwässerung mit Ablaufweg
Strangschema mit Übergabepunkten und Reinigungsöffnungen
Hinweise für Dachdecker und Sanitärfachbetrieb in ausschreibbarer Form

Ablauf

SCHRITT 01

Aufnehmen

Dachflächen, Neigung, Eindeckung und vorhandene Abläufe werden erfasst.

SCHRITT 02

Rechnen

Bemessung nach Norm mit der Regenspende an Ihrem Standort, getrennt nach Teilflächen.

SCHRITT 03

Festlegen

Querschnitte, Notentwässerung und Übergabepunkte werden abgestimmt.

SCHRITT 04

Übergabe

Sie erhalten Berechnung und Schema als Grundlage für Angebot und Ausführung.

Was wir von Ihnen brauchen

Grundriss und Dachaufsicht mit Maßen
Angaben zu Dachneigung und Eindeckung
Fotos von Rinne, Fallrohren und Anschlusspunkten
Lage vorhandener Schächte und Grundleitungen, falls bekannt
Geplante Nachnutzung des Wassers, falls vorgesehen

Fehlt etwas davon? Kein Problem — wir sagen Ihnen im Erstgespräch, wie sich die Lücke schließen lässt.

Häufige Fragen zu Dachentwässerung

Warum läuft meine Regenrinne bei Starkregen über?

Meist ist die Rinne oder das Fallrohr für die tatsächliche Dachfläche zu klein, seltener ist ein Laubfang zugesetzt. Weil die Bemessungsregen gestiegen sind, sind ältere Anlagen heute häufig unterdimensioniert. Die Nachrechnung zeigt, ob ein größeres Fallrohr, ein zusätzlicher Ablauf oder eine Notentwässerung nötig ist.

Darf das Fallrohr einfach auf den Rasen entwässern?

Eine oberflächliche Versickerung über die belebte Bodenzone ist wasserwirtschaftlich erwünscht, aber nur, wenn die Fläche das Wasser tatsächlich aufnimmt und nichts zum Gebäude oder zum Nachbarn läuft. In der Praxis führt das ungeplante Fallrohr im Beet regelmäßig zu nassen Kellerwänden.

Braucht jedes Flachdach eine Notentwässerung?

Sobald das Wasser bei verstopftem oder überlastetem Ablauf nicht frei abfließen kann, ja. Der Notüberlauf muss auf eine schadlos überflutbare Fläche führen und darf nicht an die Grundleitung angeschlossen werden — sonst versagt er genau dann, wenn er gebraucht wird.

Vor Ort

Dachentwässerung mit Termin vor Ort

Diese Leistung fragen Bauherren besonders häufig in diesen Orten an. Für Aufnahme und Messung kommen wir zu Ihnen.
