Berechnung & Nachweise

Versickerungsanlage planen & bemessen

Rigole, Sickertunnel, Sickerschacht oder Mulde: Bauform und Volumen nach DWA-A 138 gerechnet — mit kf-Wert, Regenspende und Überflutungsnachweis statt Katalogangabe.

Unverbindlich anfragen Leistungsumfang ansehen

DWA-A 138DIN 1986-100DWA-M 153kommunale Entwässerungssatzung

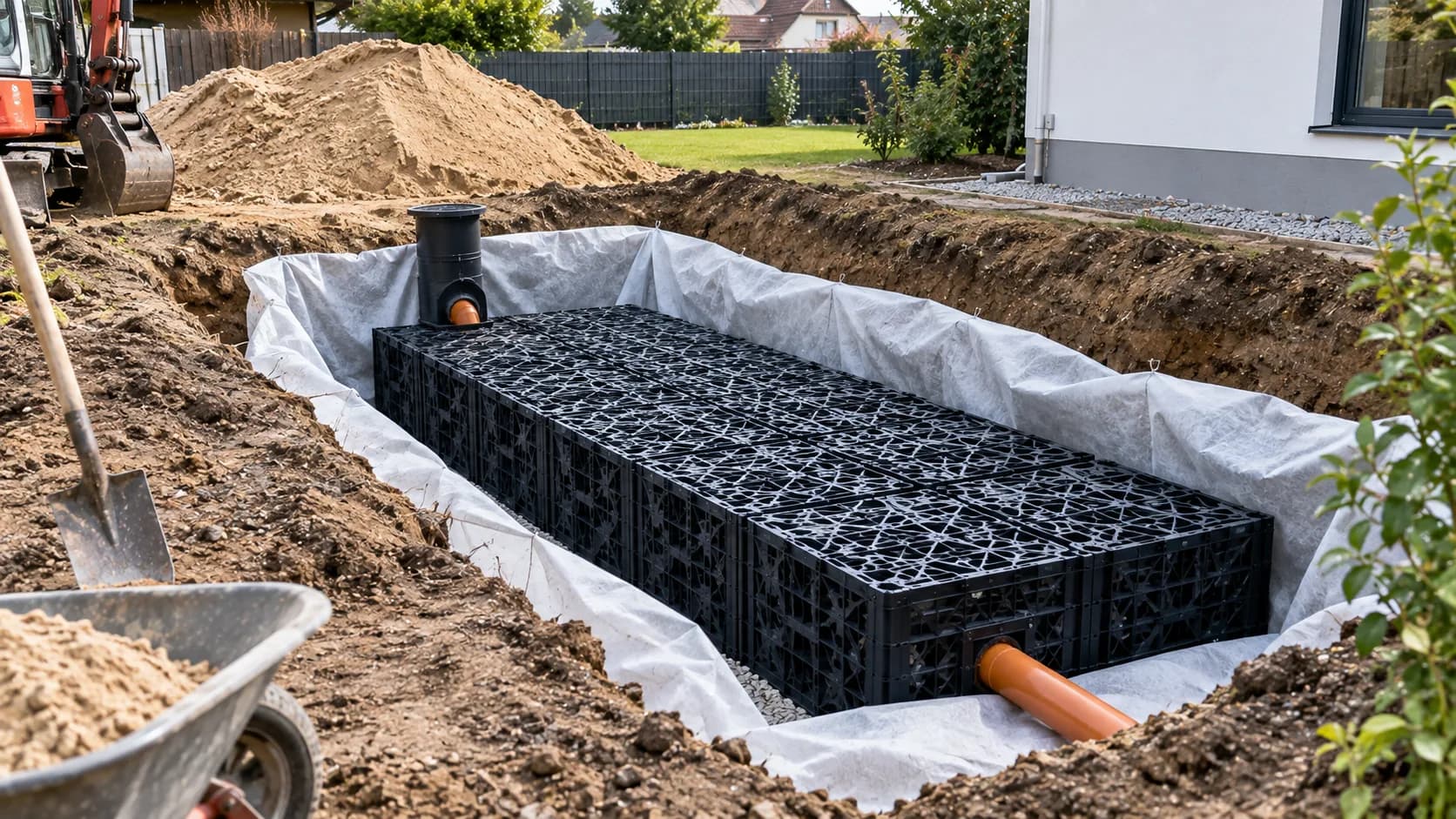

Bild folgtAusgehobene Grube im Garten mit blockförmigen Kunststoff-Füllkörpern, ringsum Geotextil, daneben Sandhaufen

Worum es geht

Ob Regenwasser auf dem Grundstück versickert werden darf, entscheidet nicht der Wunsch, sondern der Untergrund: die Durchlässigkeit des Bodens, der Abstand zum höchsten Grundwasserstand und die Lage im Wasserschutz- oder Altlastengebiet. Erst danach stellt sich die Frage nach der Bauform.

Wir werten Baugrundgutachten, Bohrprofile und kf-Werte aus, rechnen die abflusswirksamen Flächen mit ihren Abflussbeiwerten gegen die örtliche Regenspende und bemessen die Anlage nach DWA-A 138. Dabei vergleichen wir die Bauformen an Ihren Zahlen: Rigole, Sickertunnel, Sickerschacht und Mulden-Rigolen-System unterscheiden sich in Bautiefe, Flächenbedarf, Reinigungswirkung und Wartungsaufwand erheblich.

Sie bekommen eine Bemessung, die die Behörde prüfen und jeder Tiefbauer bauen kann — einschließlich Überflutungsnachweis und der oft übersehenen Frage, wohin das Wasser läuft, wenn die Anlage voll ist.

Für wen diese Leistung gedacht ist

Bauherren, deren Bebauungsplan oder Satzung Versickerung verlangt
Eigentümer, die Dachflächen vom Siel abkoppeln und Gebühren sparen wollen
Alle mit einem alten Sickerschacht, der bei Starkregen überläuft
Bauherren, die vor der Materialbestellung wissen wollen, welche Bauform trägt

Was wir konkret tun

Auswertung von Baugrundgutachten, Schichtenverzeichnis und kf-Wert
Einordnung des maßgebenden Grundwasserstands und der Deckschichten
Abgleich mit Wasserschutz-, Altlasten- und Überschwemmungsgebieten
Ermittlung der abflusswirksamen Flächen je Belag mit Abflussbeiwerten
Bemessung des Speicher- und Sickervolumens nach DWA-A 138
Vergleich der Bauformen: Rigole, Sickertunnel, Sickerschacht, Mulden-Rigolen-System
Festlegung von Vorreinigung, Notüberlauf und Überlaufweg
Überflutungsnachweis nach DIN 1986-100 für das 30-jährliche Ereignis

Was Sie am Ende in der Hand haben

Prüffähige Bemessung mit allen Eingangsgrößen und Zwischenschritten
Empfehlung der Bauform mit Begründung und Alternativen
Lageplan mit Anlagenstandort, Abständen und Überlaufweg
Schnitt mit Sohlhöhe, Überdeckung und Abstand zum Grundwasser
Nachweis in der von der Kommune geforderten Form

Ablauf

SCHRITT 01

Machbarkeit klären

Sie schicken Lageplan, Dachflächen und — falls vorhanden — das Baugrundgutachten. Wir sagen früh, ob Versickerung überhaupt trägt.

SCHRITT 02

Kennwerte sichern

Fehlt der kf-Wert, klären wir, ob ein Sickerversuch nötig ist oder Kartenmaterial und Nachbarbohrungen ausreichen.

SCHRITT 03

Bemessen

Volumen, Bauform, Vorreinigung und Überlaufweg werden gerechnet und gegeneinander abgewogen.

SCHRITT 04

Übergabe

Sie erhalten Berechnung und Plan und wir gehen die Konsequenzen für Aushub, Material und Genehmigung durch.

Was wir von Ihnen brauchen

Lageplan des Grundstücks mit Grenzen und Gebäude
Dachflächen sowie Flächen von Terrasse, Zufahrt und Nebengebäuden
Baugrundgutachten oder Bohrprofil, falls vorhanden
Angaben zum Grundwasserstand, soweit bekannt
Bebauungsplan oder Entwässerungssatzung, falls vorliegend

Fehlt etwas davon? Kein Problem — wir sagen Ihnen im Erstgespräch, wie sich die Lücke schließen lässt.

Häufige Fragen zu Versickerungsanlage

Wie groß muss eine Rigole sein?

Das ergibt sich aus angeschlossener Fläche, Abflussbeiwerten, örtlicher Regenspende und Durchlässigkeit des Bodens. Bei durchlässigem Sand liegt das Speichervolumen häufig bei 2 bis 4 Litern je Quadratmeter Dachfläche, bei schwach durchlässigem Boden deutlich darüber. Belastbar wird die Zahl erst mit der Bemessung — vorher ist jede Angabe geraten.

Kiesrigole oder Füllkörperrigole?

Kies ist im Material günstig, braucht aber rund das Dreifache an Bauvolumen für dasselbe Speichervolumen und damit deutlich mehr Aushub und Entsorgung. Füllkörper speichern etwa 95 Prozent ihres Bauvolumens, sind kamerabefahrbar und spülbar. Auf kleinen Grundstücken rechnet sich der Füllkörper fast immer.

Ab welchem kf-Wert ist Versickerung sinnvoll?

Als Orientierung gilt der Bereich zwischen 1 mal 10 hoch minus 6 und 1 mal 10 hoch minus 3 Meter je Sekunde. Darunter werden die Anlagen so groß, dass sie auf dem Grundstück keinen Platz mehr finden; darüber ist die Reinigungswirkung des Bodens zu gering und es sind zusätzliche Maßnahmen nötig.

Darf die Anlage überbaut werden?

Rasen, Beete und Wege sind unproblematisch. Befahrbare Flächen gehen, wenn Bauteile und Überdeckung für die Lastklasse ausgelegt sind — das gehört vor die Materialbestellung. Fundamente und tiefwurzelnde Bäume gehören nicht darüber, und der Filterschacht muss dauerhaft zugänglich bleiben.
