Vorplanung für SHK-Betriebe

Wärmenetz, Rohrnetz und hydraulischer Abgleich

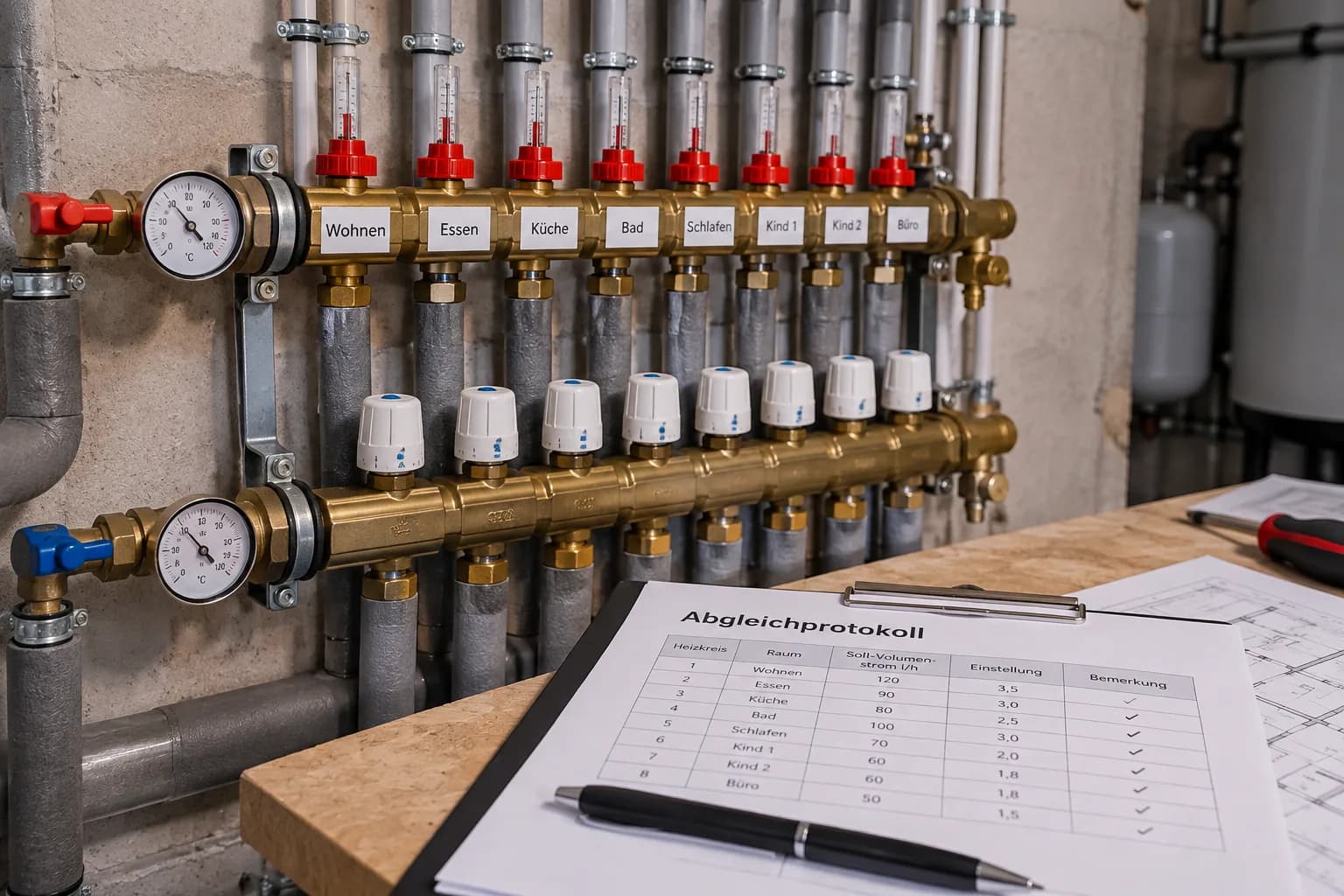

Rohrnetz gerechnet, Pumpe ausgelegt, Einstellwerte je Heizkörper — inklusive Nahwärmeleitung zum Nebengebäude und fertigem Abgleichprotokoll.

DIN EN 12828VDI 4645DIN 4708VDI 2035

Worum es geht

Bei niedriger Vorlauftemperatur verzeiht das Rohrnetz nichts mehr. Was beim Kessel mit 70 Grad noch durchlief, wird bei 40 Grad zum Engpass: zu geringe Volumenströme, zu hohe Druckverluste, Räume am Strangende, die nicht mehr versorgt werden.

Wir rechnen das Netz durch — Stränge, Nennweiten, Druckverluste, Volumenströme je Heizkörper — und legen die Umwälzpumpe darauf aus, statt sie auf Verdacht zu wählen. Für den hydraulischen Abgleich nach Verfahren B kommen die Einstellwerte je Ventil dazu, mit Protokoll in der Form, die Förderstellen und Auftraggeber erwarten.

Auch die Leitung über das Grundstück gehört dazu: Wärmepumpe im Nebengebäude, Anbindung eines Anbaus oder ein kleines Netz für zwei Häuser. Wir rechnen Trassenlänge, Nennweite und Dämmstandard gegen die Wärmeverluste und sagen, was die Leitung im Jahr kostet.

Was wir konkret tun

  • Strangschema aus Bestand oder Planung, mit Zuordnung aller Heizflächen
  • Rohrnetzberechnung mit Nennweiten, Druckverlusten und Volumenströmen je Strang
  • Auslegung der Umwälzpumpe auf Förderhöhe und Volumenstrom statt nach Faustwert
  • Hydraulischer Abgleich nach Verfahren B mit Einstellwerten je Ventil oder Verteilerkreis
  • Prüfung der Mindestumlaufwassermenge und des Überströmverhaltens im Wärmepumpenbetrieb
  • Nahwärme- und Erdleitungen: Trassenlänge, Nennweite, Dämmstandard und Wärmeverlust
  • Bewertung von Pufferanbindung, Weiche und Verteiler auf unnötige Temperaturverluste

Was Sie zurückbekommen

  • Rohrnetzberechnung als PDF mit Strangschema und Nennweitenliste
  • Abgleichprotokoll mit Einstellwerten je Heizkörper oder Heizkreis
  • Pumpenempfehlung mit Betriebspunkt und Regelungsart
  • Bei Nahwärme: Verlustrechnung über das Jahr und Empfehlung zum Dämmstandard
  • Auf Wunsch unter Ihrem Briefkopf, direkt zur Weitergabe an Kunde oder Förderstelle

Ablauf

SCHRITT 01

Netz erfassen

Strangschema, Rohrmaterial und Leitungswege aus Ihren Angaben, Fotos oder unserer Aufnahme.

SCHRITT 02

Rechnen

Volumenströme aus der raumweisen Heizlast, daraus Nennweiten, Druckverluste und Betriebspunkt der Pumpe.

SCHRITT 03

Abgleich festlegen

Einstellwerte je Ventil, abgestimmt auf die tatsächlich verbauten Fabrikate.

SCHRITT 04

Übergabe

Berechnung und Protokoll kommen zurück, bei Bedarf besprechen wir die kritischen Stränge mit Ihrem Monteur.

Was wir von Ihnen brauchen

  • Angaben zu Rohrmaterial, Nennweiten und Leitungsführung, soweit bekannt
  • Fabrikat und Typ der Thermostatventile oder Verteiler
  • Raumweise Heizlast und Heizflächenliste
  • Bei Nahwärme: Trassenlänge, Verlegetiefe und geplante Leitungsart

Fehlt etwas davon? Dann sagen wir Ihnen vor der Beauftragung, wie sich die Lücke schließen lässt — in der Regel über die Bestandsaufnahme.

Häufige Fragen zu Wärmeverteilung

Reicht das Protokoll für den Förderantrag?
Wir erstellen den Abgleich nach Verfahren B und dokumentieren ihn in der dafür üblichen Form, inklusive der raumweisen Heizlast als Grundlage. Welche Nachweise die Förderstelle im Einzelfall verlangt, hängt vom Programm und vom Stand der Richtlinie ab — was zum Zeitpunkt Ihres Vorgangs gilt, prüfen wir vorab und sagen es Ihnen.
Was, wenn die Ventile keine Voreinstellung haben?
Dann führt am Austausch der Ventileinsätze kein Weg vorbei, und das sagen wir auch so. Wir geben in dem Fall die nötigen Einsätze samt Einstellwerten an, sodass Ihr Monteur mit einer Bestellliste auf die Baustelle fährt.
Rechnen Sie auch Anlagen ohne vorhandenes Strangschema?
Ja. Im Bestand ist das der Regelfall. Wir rekonstruieren das Netz aus sichtbaren Leitungen, Kellerführung und der Lage der Heizkörper; wo Annahmen nötig sind, stehen sie im Bericht, damit sie auf der Baustelle geprüft werden können.
